ZBGN平流沉淀池刮泥机

ZBGN平流沉淀池刮泥机

型号:ZBGN-10

更新时间:2022-02-14

浏览量:1025

简要描述:

ZBGN平流沉淀池刮泥机特点:刮泥板采用对数螺旋曲线形式,并采用胶轮支撑沿池底行走,刮泥效果好,对池底的要求较低

详细介绍
品牌新秀环保加工定制
处理量22m³/h总功率0.55kw
周边线速度2m/min

产品介绍

ZBGN平流沉淀池刮泥机是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥,周边排水,保证水流均匀。利用液位差自吸式排泥,有浮渣刮集排除装置和过载保护装置,该机适用于大中型辐流式二次沉淀池的排泥与除渣。

产品结构

ZBGN平流沉淀池刮泥机为中心支墩双(单)周边传动,其传动力矩大、节能。采用中心进水和排泥,周边排水,保证水流均匀,利用液位差自吸式排泥。

   主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。

工作原理:驱动装置带动刮泥机绕沉淀池中心旋转,原水经沉淀池沉淀后,上清液从溢流堰板排出,沉淀于池底的污泥,在对数螺旋曲线形刮板的推动下,缓慢地沿池底流向中央集泥槽内,通过排泥管排出。同时池面浮渣集中到浮渣刮板和浮渣挡板之间的区域,当工作桥经过浮在池面的浮渣排出筒时,浮渣排出筒被压到液面下,浮渣通过排出筒排出池外。

特点:

1、刮泥板采用对数螺旋曲线形式,并采用胶轮支撑沿池底行走,刮泥效果好,对池底的要求较低,

适应性好;

2、除主刮泥装置外,还安装有*的辅助刮泥装置,使半桥刮泥机能起到全桥刮泥机的效果;

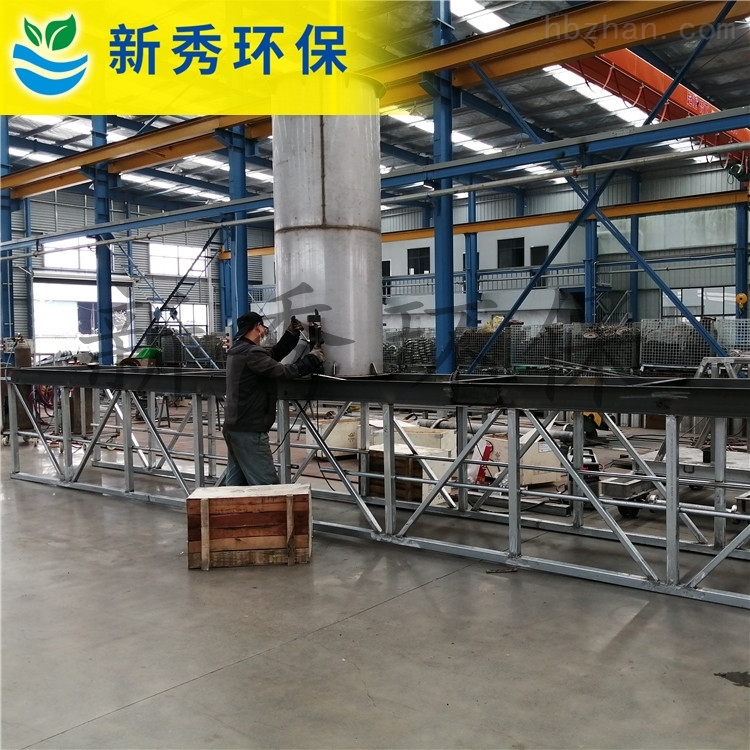

3、工作桥采用桁架结构,桥面铺设钢格板,强度高,重量轻,能耗省;

4、驱动行走轮为实心橡胶轮,不需轨道,结构简单,安装方便;

5、水下部件均采用不锈钢材料,水上部件采用碳钢并热浸镀锌,耐腐蚀性好,使用寿命长。
