虹吸式刮吸泥机

虹吸式刮吸泥机

型号:HXN-5

更新时间:2020-09-22

浏览量:96

简要描述:

虹吸式刮吸泥机采用中间进水和排泥,周边排水,保证水流均匀。根据液位差及空气提升原理而设计吸泥管及刮泥板。

详细介绍
品牌新秀环保加工定制
处理量1m³/h总功率0.37kw
周边线速度2m/min



特点

1、 流量可调节或控制,以满足不同的工艺要求。

2、 对极细污泥(粒径<0.1mm)不生产扰动,刮排彻底。

3、 池底进线,中心集电,外部看不到输配电装置,外观整洁。

4、 吸嘴及刮板结构新颖,刮排效果好。

5、 胶轮传动无振动,且两边同步。

6、 规格范围大(可至φ100m),适应大型工程需要。

7、 ZBXH型密封结构合理,经久耐用。

8、 若采用桁架结构梁,重量轻,刚度好。

概述

   虹吸式刮吸泥机采用中间进水和排泥,周边排水,保证水流均匀。根据液位差及空气提升原理而设计吸泥管及刮泥板。

工作原理

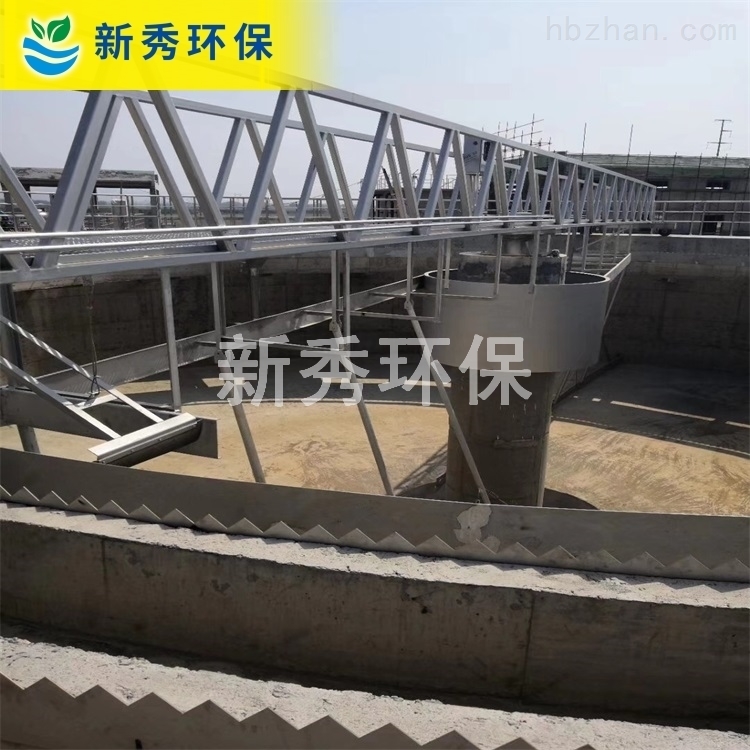

     虹吸式刮吸泥机工作桥由安装在周边的驱动机构带动,绕安装的池中心支墩上的中心支座旋转,沉淀在池底的污泥由集泥板集至各吸泥口,在液位差的作用下,污泥经吸泥口、集泥槽、虹吸管、中心泥罐、排泥管排至池外。每个吸泥管上端设有排泥量调节阀,以调节各吸泥管的流量和浓度。液面上的浮渣在浮渣刮板和周边挡渣堰形成的渐缩区 域集中,由浮渣刮耙到集渣斗,排出池外。

设备主要特点及参数

1、设备主要特点

(1)节约运行费用、维护管理方便。由于采用虹吸管将泥槽的污泥经不旋转的中心泥罐排至中心排泥管,没有动密封,杜绝了上清液短流,即避免了回流泵能耗的浪费,又保证了回流污泥的浓度,为生化工艺正常运行创造条件。

(2)可配置过扭保护机构,当扭矩达到设定值时自动报警停机,安全可靠。

(3)主梁选用方钢制作,结构强度大,采用热镀锌后喷面漆工艺,防腐性能强。

(4)操作简单,可实现远程控制。
