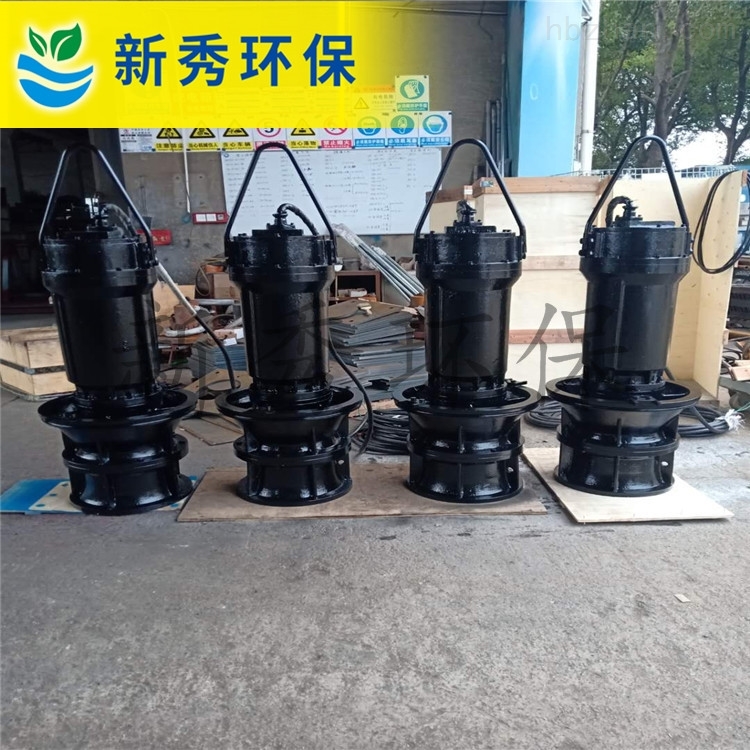

潜水水平轴流泵

潜水水平轴流泵

型号:ZQB

更新时间:2020-09-21

浏览量:164

简要描述:

潜水水平轴流泵的油室运用油润滑并冷却密封,在电机与所输送的介质之间起到隔离作用。内留的体积可减缓油室内压力的升高

详细介绍
品牌其他品牌材质铸铁
驱动方式电动泵轴位置卧式
性能不阻塞叶轮数目其他
流量10m³/h扬程10m
转速10rpm



 潜水水平轴流泵的叶轮采用目前的水力模型换算所得,性能优良、稳定、成熟。选择较小的nD值,抗汽蚀性能好,确保运行平稳。两套独立的机械密封,使电机与泵密封隔离;上下串联安装,提供多重保险,提高了可靠性。油室运用油润滑并冷却密封,在电机与所输送的介质之间起到隔离作用。内留的体积可减缓油室内压力的升高。机组启动瞬间,电机启动力矩的反作用力矩,常常会使机组整体向相反方向旋转,防转装置能解决这种问题。轴承采用滚动轴承,能够承受所有的轴向和径向负荷,并完全与泵输送的介质分开。泵与电机同轴,结构紧凑,轴伸尽量缩短,从设计上减小挠度,运动时振动小,密封和轴承寿命更长。高性能鼠笼式感应电机,特别为潜水泵设计制造,符合GB755标准。绝缘等级为F级,高工作温度可达135℃.随功率不同,可采用380V、660V、3KV、6KV、10KV等电压等级,对高电压电机采用两次VPI绝缘工艺,确保绝缘可靠。电机外壳直接将热量传到周围介质中,热量被周围的水流带走。大功率高电压电机,采用内风道散热技术,使得三相绕组温升低、温度场分布均匀。潜水泵装有多道保护装置,可把引线引至电控箱。

 潜水水平轴流泵泵段由进水喇叭口,叶轮部件,叶轮外壳和导叶体四大零件组成。
    潜水电机是全密封干式异步电动机,机壳将电机封闭,电机上端电缆出线处有静密封装置,电机下端盖出轴处有转动密封装置,潜水电机具备一切潜水运行的可靠性能。对密封渗漏、线圈和轴承温升均有监测、报警和保护装置,不影响电机正常运转的早期渗漏(只报警)。当线圈温度超过135℃、轴承温度超过90℃时,采用断电保护,所有保护器由一个潜水泵保护器进行监控,以保证潜水泵使用。
