潜水回流泵功能

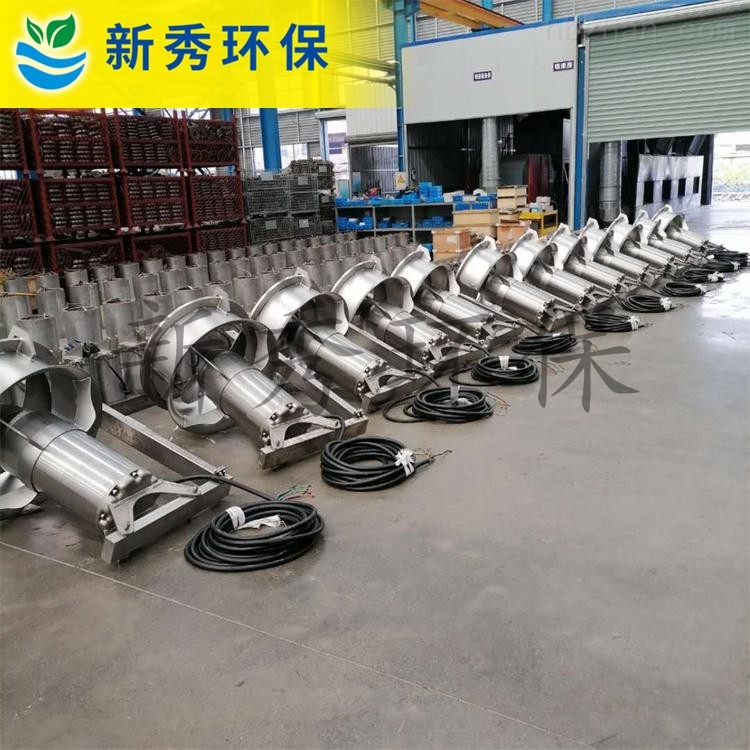

潜水回流泵功能

型号:QJB-W

更新时间:2020-09-16

浏览量:35

简要描述:

潜水回流泵功能:叶轮——回流泵配技术先进的轴向运行的三叶轮,叶轮具有良好的自清洁与免震动功能。
叶轮的设计同时可以满 足大流量与低扬程的要求,并在轴向形成大流量

详细介绍
品牌其他品牌类型其他
驱动方式电动流量10m³/h
泵轴位置卧式性能耐腐蚀
扬程1m转速980rpm



结构简介:

潜水回流泵功能三相鼠龙电机,380V三相50HZ,防护等级IP68,定子绝缘等级F级,直接启动。

轴承——用终身润滑轴承,使用寿命超过40000小时。

叶轮——回流泵配技术先进的轴向运行的三叶轮,叶轮具有良好的自清洁与免震动功能。

叶轮的设计同时可以满 足大流量与低扬程的要求,并在轴向形成大流量。

密封——采用国际先进的潜水电机密封技术,确保密封安全可靠。

密封监测——当水进入油室后,探头侧漏系统中的湿度传感器将自动发出报警信号,以便及时查出,防止出现第 二次故障。

温度监测——电机绕组采用安全的过热保护工艺,一旦由于电机过载,介质温度过高或其他原因造 成过热,温度传感器会在温度超过许用温度极限以前及时发出报警信号或自动关闭水泵。

自动耦合系统——回流泵配单根导轨自动耦合系统,保证快捷的安装、提升和维护。

特点

 潜水回流泵功能用于污水处理的污泥回流泵,包括:潜水电机、叶轮、导流筒、自耦支架、钢绳、电缆线、导杆、自闭拍门及升降装置;所述潜水电机安装固定在自耦支架上,且潜水电机设置有叶轮;所述导流筒的形状为圆筒形,在导流筒的一端连接有导杆,并在导流筒的另一端安装有自闭拍门。本实用新型的污泥回流泵安装在水池隔墙之间,可以将后续工艺中的污泥回流到前端工艺,采用自耦形式安装,检修方便,无需布置管道及阀门。


专门设计的装置部件和设备备件使污泥回流泵达到性能。
电缆:电缆采用特制水密电缆;
接线盒:接线盒是全封闭的,与周围液体和定子箱是隔离的;
电机:50Hz鼠笼式3相潜水异步电动机,F级绝缘,防护等级IP68。电机由周围介质冷却;
轴:电动机的轴采用不锈钢材料制作,转子作动平衡试验;

安装事项
1 正确安装使用是该泵能长久、正常运转的基本保证。
2 污泥回流泵采用自动耦合安装系统,不用任何机械拆卸便可迅速提升设备进行检查和维护,安装方便快捷。
3 本设备除穿墙管需要预埋外,导杆、起吊架均用钢膨胀螺栓与池体连接,不需要预埋件。
4 预埋件和拍门由用户采购安装,用户定购时应该注意。
