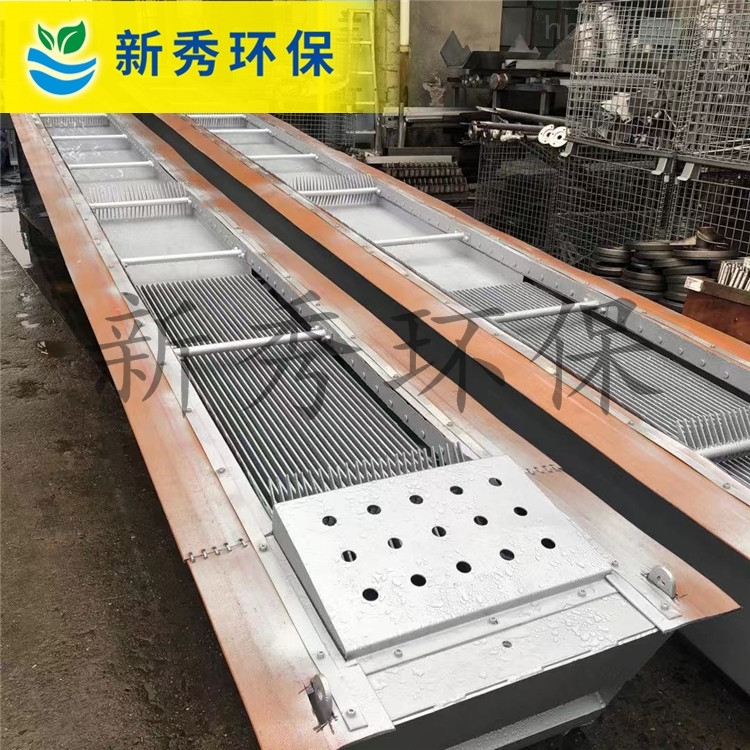

反捞式格栅机的选型与安装

反捞式格栅机的选型与安装

型号:GSHP

更新时间:2020-09-15

浏览量:58

简要描述:

反捞式格栅机的选型与安装,齿耙固定于链条上,链条沿导轨运行,齿耙从栅条的后部下行,从底部运行至栅条前部,从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处,卸入栅渣车中。反捞格栅主要由架体、牵引链、传动系统、齿耙组合、水下导轮组合等组成。

详细介绍
品牌新秀环保加工定制
结构形式回转式处理量10m³/h
电机功率1.5kw齿耙线速度1m/min



 反捞式格栅机的选型与安装特点

  1、齿耙栅后下行,栅前上行捞渣,不会将栅渣带入水下,捞渣彻底。
  2、当底部沉积物(泥砂,碎石)较多时,不会堵耙,避免造成事故。
  3、动作程序可靠,故障率低。
  4、整机调试后出厂,安装方便。
  5、检修保养时,格栅可绕水上支点旋转出水面,维护方便。

反捞式格栅机的选型与安装

(1)结构紧凑,整机性能好,通水面积大,运行稳定可靠。
(2)操作简单,清污效果好,效率高,寿命长。
(3)维修方便,栅体水下部分无固定螺丝。
(4)格栅回转循环、捞渣、除污工作实行全自动控制。
(5)具有自动、点动、急停、切断等控制功能,便利运行与维护保养。
(6)每台清污机配置一套控制箱(户内),电气元件全部采用国内外名牌产品,并可根据用户要求预留PLC接口。
(7)具有机械、电气双重过载保护装置。
A.机械保护措施:在传动链轮中设有安全销,能在过载情况下瞬间切断安全销,预防传动件损坏。
B.电气保护:在电气设计中设有过流保护,保证在设备出现故障后能有效地保护电机不被烧坏。
(8)清污机的链条采用不锈钢材料,链条的小转轮也为不锈钢材料;链条水下导向部分采用滑道方式,无须加润滑油,从而使链条不易被污物卡住。
(9)驱动装置设有防护罩,既满足室外安装的要求,又便于检查和维修;

(10)在链条和耙齿之间设置链板,与设备的堵水边角钢形成封闭结构,使齿耙链成为封闭式链条,从而阻止了垃圾进入机内运行轨道,防止链条梗死等故障;
(11)当齿耙链运行到设备后部时,齿耙间发生相对位移,进行自清理运动,栅渣落入栅渣小车中。因而不会发生堵塞现象,故日常维修的工作量很少且格栅底部不会有污物堆积死角。
(12)设备进行安装时,与沟壁接触的两侧用橡胶密封带密封,并用钢压条固定;底部耙齿链前设有一平板及橡胶密封带,达到设备与土建密封,防止水中杂质流漏。
(13)在设备上部两侧设有检修孔板,即使由于大的杂物使耙齿及其它部件损坏,也只要在工作平台更换损坏的耙齿和零件,勿需水下维修,不影响过水流量。
