阶梯式格栅机

阶梯式格栅机

型号:GSJT

更新时间:2020-09-14

浏览量:26

简要描述:

阶梯式格栅机的驱动电机安装在机架侧向的输出轴上,网板在二侧传动链条的带动下,自下而上将整个渠道宽度范围内的污物向上提取,抵达上部时,通过链轮的转向功能和转刷,自动完成卸污工作。

详细介绍
品牌新秀环保加工定制
结构形式阶梯式处理量1m³/h
电机功率1kw齿耙线速度1m/min

 阶梯式格栅机的驱动电机安装在机架侧向的输出轴上,网板在二侧传动链条的带动下,自下而上将整个渠道宽度范围内的污物向上提取,抵达上部时,通过链轮的转向功能和转刷,自动完成卸污工作。


  整个格栅部件直接安装在渠道上,水中的固体物由台阶式网板串接成的滤带捕获,送至除污机驱动装置后部的较高位置后排出。


  在格栅前后水位差达1.0m的情况下,组合而成的阶梯式网板具有足够的强度和刚度,不发生变形而影响设备的正常运行。


  阶梯式格栅机适应24h连续工作的使用要求,线速度不大于4.5m/min。


  2、驱动装置


  网板式阶梯格栅除污机的驱动装置位于机架上部,除传动装置外,其余均采用不锈钢材料制造。


  主传动轴应采用不锈钢材料制造,传动轴的设计具有足够的强度和刚度,以承受弯矩和扭矩同时作用的载荷,


  网板式阶梯格栅除污机主要由驱动装置、机架、传动链轮、牵引链条、台阶式网板及电气控制柜等主要部件组成。



驱动装置采用轴装式减速机,在机架二侧设置螺旋式调节装置,以作调整传动链条张紧用。电机减速装置是传动效率高、低噪音、使用寿命长、运行平稳可靠的进口品牌NORD/SEW等。


  驱动电机适用于电源380V、三相、50Hz,电动机的防护等级为IP55。



3、机架


  网板式阶梯格栅除污机的机架为采用不锈钢板与型钢焊接成一整体式刚性结构,机架材料可全部采用不锈钢,二侧板间隔距离设置横撑,根据格栅具体要求采取措施以保证设备可靠运行。


  焊接后的格栅机架为一刚性整体,有足够的强度和刚度,在1.0米水位差的工况下不发生扭曲变形现象。


  机架的两侧与格栅井之间留有间隙,通过机架的两侧橡胶封板来防止漂浮垃圾通过。


  机架二侧设置安装连接支座,与基础平台之间用膨胀螺栓安装固定。



4、牵引链及链轮


  用于传动的牵引链采用不锈钢制造,链有足够的断面尺寸,牵引链破断强度不小于牵引力的5倍。传动用的牵引链轮及导向装置(非链轮),分别置于机架两侧的上部和下部,水下导向装置的形式,在结构上有可靠的设施防止栅渣等污物的缠绕。导向装置须是非链轮机构。



5、阶梯式网板

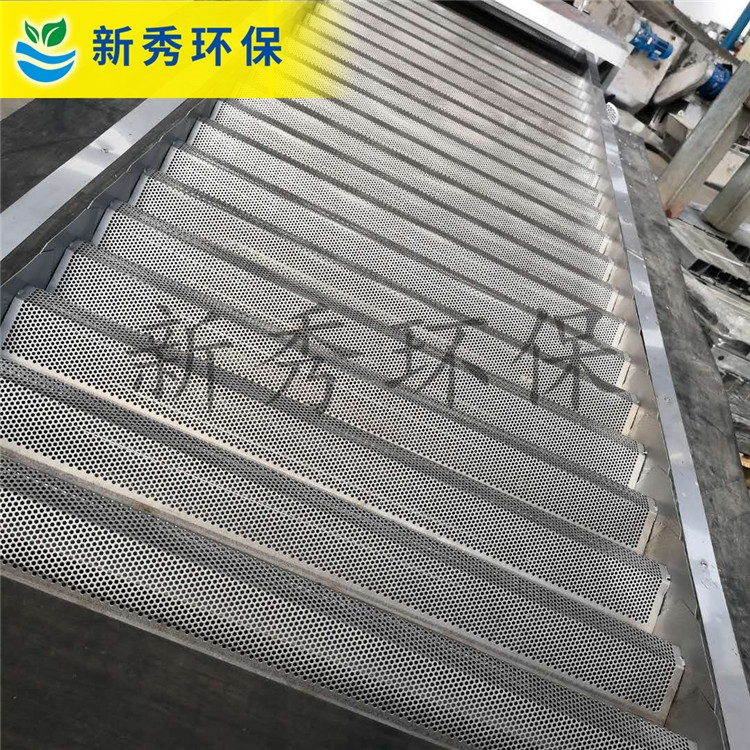

  阶梯式网板采用不锈钢制造,网面为规则排列的小孔。网面应具有过水与截污的功能,台阶面能截留较大的污物,宽度为7.5~8.0cm。
