浮筒曝气机cad图例

简要描述:中高速搅拌系列转速相对较高,服务范围相对较小,但搅拌较为温和。可适用于污水处理的厌氧或兼氧处理。低速推搅拌系列转速低、服务范围大,水力效率高,搅拌均匀,可适用于各类污水处理工程的调节池中使用,也可用于厌氧或兼氧处理。浮筒曝气机cad图例

  • 产品型号:QFB0.75
  • 厂商性质:生产厂家
  • 更新时间:2020-09-23
  • 访  问  量:965

详细介绍

产品概述
浮筒曝气机cad图例俗称:“浮筒式潜水曝气机、悬浮式曝气机等”是将原N/QXB潜水曝气机(电机为潜水电机)靠自重在池底定位的安装形式改为利用双进气管并靠浮圈悬吊在水中浮动的安装形式。现N/QXB型曝气机在安装检修时,若污水池中有水,人员无法下池操作,需用吊车伸入池中吊装或排完池中水后搬运,而且这种安装形式必须有坚硬的基础或平台作支撑,经过改进设计后的FQB型曝气机除了在曝气池中工作,还适合在如氧化塘、养鱼池、景观湖、污水渠、河道等软基础环境下工作,从而经改进后设计的FQB则使安装更便捷、省时、省工,并扩展了潜水曝气的使用范围



工作原理

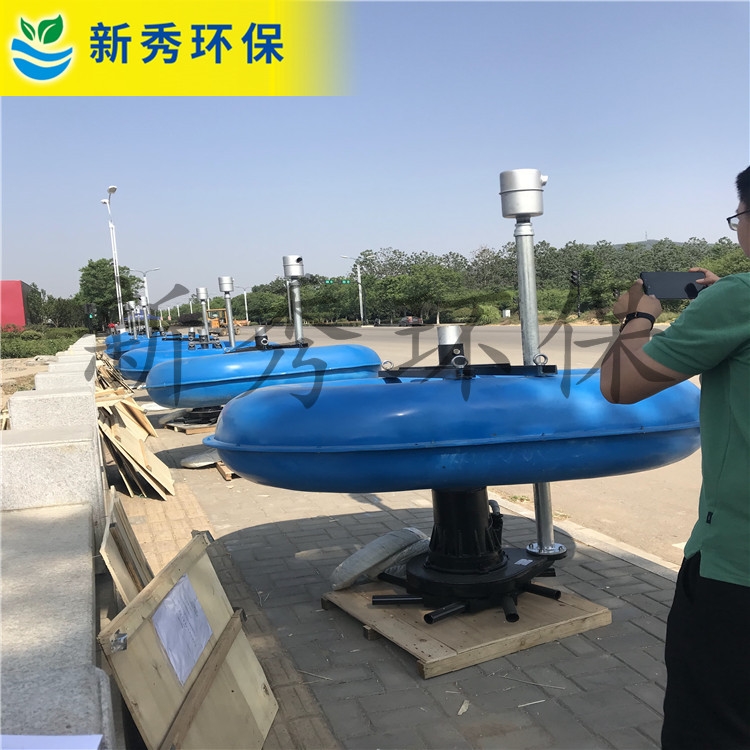

在原N/QXB的基础上,单边进气改为双边进气或中心进气,进气管上部加装有浮圈(不锈钢或玻璃钢制作)。浮圈、进气管、曝气机连接成一个整体。如图,浮圈依靠水的浮力使曝气机悬吊在水中,浮圈用三根钢丝绳牵拉着,钢丝绳的另一端固定在池边,或在池塘里设三个锚点固定。安装时将曝气机和浮圈整体放入水中,并用钢丝绳拖至预定区域,再将三根钢丝绳另一端分别按三个不同方位固定在池边,水面较大的池塘可设三个锚点定位。检修时只需将固定在池边的钢丝绳解开,把设备拉回池边吊出水面即可。

进气管上端为空气吸入口,位于水面之上,下端与混合室联通,接通电源后由于叶轮旋转,高速水流从叶轮出口流出,经混合室形成负压,因而空气被吸入并与污水混合,混合液从出口流出,完成对污水的充氧。

 浮筒曝气机cad图例靠自重在池底定位的安装形式改为利用双进气管并靠浮圈悬吊在水中浮动的安装形式,曝气机在安装检修时,若污水池中有水,人员无法下池操作,需用吊车伸入池中吊装或排完池中水后搬运,而且这种安装形式必须有坚硬的基础或平台作支撑,经过改进设计后的浮筒式潜水曝气机除了在曝气池中工作,还适合在如氧化塘、养鱼池、景观湖、污水渠、河道等软基础环境下工作,从而经改进后设计的浮筒式潜水曝气机使安装更便捷、省时、省工,并扩展了潜水曝气的使用范围。

浮圈、进气管、曝气机连接成一个整体。如图,浮圈依靠水的浮力使曝气机悬吊在水中,浮圈用三根钢丝绳牵拉着,钢丝绳的另一端固定在池边,或在池塘里设三个锚点固定。安装时将浮筒式潜水曝气机和浮圈整体放入水中,并用钢丝绳拖至预定区域,再将三根钢丝绳另一端分别按三个不同方位固定在池边,水面较大的池塘可设三个锚点定位,检修时只需将固定在池边的钢丝绳解开,把设备拉回池边吊出水面即可。

浮筒式潜水曝气机浮动定位,安装方便,可在不中断工艺运行的状态下自由布置和移动;设计结构紧凑,利用自吸功能无需外接气源,气泡匀均;

结构特点
1 浮动定位,安装方便,可在不中断工艺运行的状态下自由布置和移动;
2 设计结构紧凑,利用自吸功能无需外接气源,气泡匀均;
3、主机水下作业,无地面设备,噪音小;
4、可直接在氧化塘、河道、养鱼池等大面积水域中使用,无基建;
5、曝气时兼有搅拌功能。
