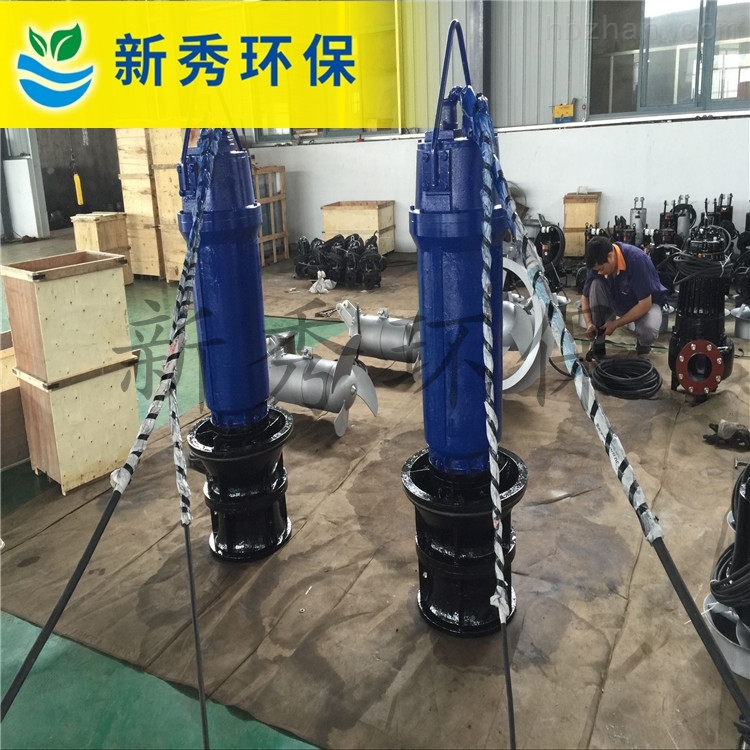

卧式轴流泵ZQB

卧式轴流泵ZQB

型号:350ZQB-70-30KW

更新时间:2020-09-22

浏览量:644

简要描述:

卧式轴流泵ZQB:大型泵的叶片大多为全调节式的。导叶装置外形呈圆锥形或圆柱形,一般装有6~10个导叶片。导叶装置的作用是使从叶轮出来的液体流经导叶片所构成的流道后增加压力,提高泵的效率。管为喇叭形的。出口管通常为60°或90°的弯管,其作用是改变液体流出的方向。

详细介绍
品牌其他品牌材质其他
驱动方式电动泵轴位置卧式
性能耐腐蚀叶轮数目其他
流量900m³/h

使用条件:
输送清水或物理化学性质类似于水的其它液体
输送的介质温度≤40℃;
输送的介质PH值在5~9之间;
潜水深度不可超过10m;
每两次启动间隔时间不得小于10分钟。



  卧式轴流泵ZQB广泛应用于城镇工矿给排水、市政工程、污水处理,热电站输送循环水、船坞升降水位,盐场汲送池水几其他水利工程,农田排灌、水产养殖,跨流域调水和低洼地区、湖水大面积排水。输送介质为:清水、雨水、江河水、污水、废水及物理化学性质类似水的其他液体。泵出水口径250mm-2000mm,扬程范围1.3m-10m,介质温度不大于50℃。电机电压380V-10000V电机防护等级IP23、IP44,电机绝缘等级B级、F级。具有高效率、汽蚀性能好、性能稳定、运行可靠等特点。



  卧式轴流泵ZQB由泵体部分和传动部分组成。泵体导轴承采用进口赛龙轴承,轴与轴承之间采用不锈钢轴套,增加其耐磨性和抗腐蚀性;润滑形式根据介质不同分为自润滑式和外接水润滑式两种。大型水泵叶片采用了型面仿形加工工艺,不但提高了叶片的几何精度,而且提高了叶轮的动平衡精度,充分保证了水泵的水力性能以及运行的平稳性。传动部分采用立式电动机为动力,立式电动机装在传动装置上,传动装置内调心球轴承及推力轴承以油脂或机油润滑,功率较大者(210KW以上)轴承室外有水冷却夹层,使用时必需外接冷却水。泵体结构常规为分层式,特殊结构有机泵联体式,开敞式,抽芯式,全调节式。泵体导轴承采用进口赛龙轴承,可用过流水润滑或另加清水润滑。自润滑泵在起动前需由外接管接头向上端导轴承供水,待水泵正常出水后停止供水(水压为0.1MPa)。从联轴器向下看,水泵为顺时针方向旋转。



工作原理:

轴流泵、混流泵输送液体不需要叶轮对液体的离心力,而是利用旋转叶轮叶片的推力使被输送的液体沿泵轴方向流动。当泵轴由电动机带动旋转后,由于叶片与泵轴轴线有一定的螺旋角,所以对液体产生推力(或叫升力),将液体推出从而沿排出管排出。和电风扇运行的原理类似,靠近风扇叶片前方的空气被叶片推向前面,使空气流动。当液体被推出后,原来位置便形成局部真空,外面的液体在大气压的作用下,将沿管被吸入叶轮中。只要叶轮不断旋转,泵便能不断地吸人和排出液体。

设备的分类:

轴流泵、混流泵根据泵轴安装位置可分成卧式、立式和斜式。它们之间仅泵体形式不同,内部结构基本相同。我国生产较多的是立式轴流泵。

立式泵的内部结构,它主要由泵体、叶轮、导叶装置和进出口管等组成。泵体形状呈圆筒形,叶轮固定在泵轴上,泵轴在泵体内由两个轴承支承,泵轴借顶部联轴器与电动机传动轴相连接。

叶轮一般由2~6片弯曲叶片组成,形状和电风扇叶片相似,有扭曲。叶片的结构有固定的和螺旋角可以调节的两种。可调节叶片又有半调节式和全调节式的两种。半调节式的叶片是可拆装的,改变角度需把叶片松开用手工调节;全调节式的是通过一套专门的随动机构自动改变叶片的角度。大型泵的叶片大多为全调节式的。导叶装置外形呈圆锥形或圆柱形,一般装有6~10个导叶片。导叶装置的作用是使从叶轮出来的液体流经导叶片所构成的流道后增加压力,提高泵的效率。管为喇叭形的。出口管通常为60°或90°的弯管,其作用是改变液体流出的方向。
