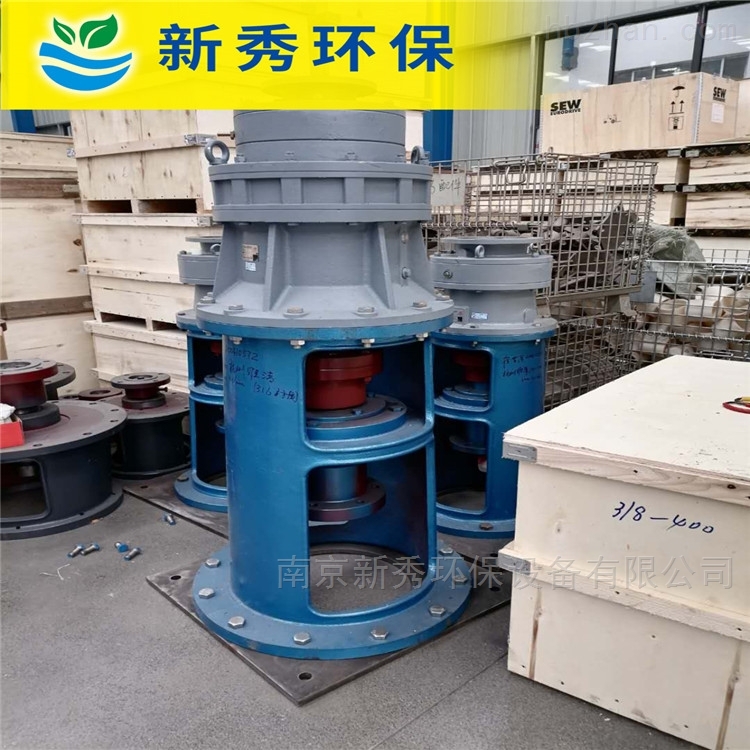

JBJ桨式搅拌机

JBJ桨式搅拌机

型号:JBJ-700

更新时间:2020-08-05

浏览量:55

简要描述:

JBJ桨式搅拌机减速机:每台搅拌机配备一台减速机,减速机采用K-H-V行星传动原理以及短辐摆线齿形相结合的新颖传动机械,电动机、摆线轮和所有轴承的更换及加油系统的维修方便,减速机上安有起重吊耳

详细介绍
品牌新秀环保加工定制
搅拌机类型多功能搅拌机物料类型液-液
适用物料锡膏,干粉,混凝土,药品,泥浆,食品,化学品,饲料,纸浆,油类,沥青电机功率2.2kw
动力类型电动布局形式立式
搅拌方式自落式搅拌每次处理量范围出料300-500L
应用领域水处理作业方式连续作业式
搅拌鼓形状圆盘型装置方式固定式
转速范围60-32r/min

JBJ桨式搅拌机用途

用于给排水处理的混凝过程中的混合阶段,当原水与混凝剂或助凝剂液体流经混合池时,在搅拌机的排液作用下产生流动循环,使混凝药剂与水快速充分混合,以达到混凝工艺要求。

JBJ桨式搅拌机性能特点

1、构造简单、运行可靠、无堵塞现象,维护简便;

2、可以在要求的混合时间内达到一定的搅拌强度,满足混合速度快、均匀、充分等要求,而且水头损失小,并可适应水量的变化,适用于各种水量的水厂。

型号表示方法

构造及工作过程

JBJ型桨式搅拌机如图所示,有搅拌轴、搅拌桨叶、机座和驱动装置组成‘

当原水与混凝剂或助凝剂液体流经混合池时在搅拌机的排液作用下产生流动循环,使混凝药剂与水快速充分混合,以达到混凝工艺的要求。

电气控制

按手动配置控制箱、可带PLC接口,亦可按用户要求配置。

工作原理:
桨式搅拌机系统是一种通过利用加药搅拌器与反应池结合,桨式搅拌机-加药搅拌器由电机、摆线齿轮变速箱(内有摆线变速齿轮组)、搅拌轴及搅拌叶片组成,当给电机送电后,电机则带动搅拌轴和搅拌叶片旋转;通过加药搅拌器旋转推动反应池内水流运动从而使反应池内药剂与水充分结合并反应,缩短了药剂与水的混合时间,大幅度提高的药剂的使用效率。
桨式搅拌机由电机,减速机,轴,浆叶等组成,电动机驱动减速机输出轴驱动转轴带动浆叶旋转,达到搅拌的目的。



 结构特点:
1.桨式搅拌机采用减速机直接传动,结构简洁、紧凑,运行平稳,搅拌效率高。
2.通过联轴器联接的搅拌机轴伸向池中,轴上装有搅拌叶片。
3.驱动减速机电机可连续或间断运行,电机为户外型,电机的电流适合380V,3相,50Hz,防护等级IP65,绝缘等级F级。
4.桨式搅拌机的机座采用相当尺寸的碳钢板进行焊接形成一个刚性桁架支承结构,保证搅拌机能平稳地长期运转。
5.桨式搅拌机桨叶的设计充分利用电机传动的功率,搅拌效果佳,设备的结构、设计、 材料和制造确保设备的长期安全运行。
6.减速箱所有结合面及输入输出轴密封处无明显渗漏。
7.减速装置在各种设计工况下,能传递操作所需功率,并能承受搅拌轴传递的负载。
8.桨式搅拌机机轴的支承可承受搅拌轴和叶轮的重量,并承受所有扭矩、弯矩及轴向负荷。
9.桨式搅拌机运行稳定、噪声低;各运行部位有很好的润滑性或自润滑性,加油方便, 有良好的密封、防尘、防水、防腐蚀性能。
10.桨式搅拌机机轴和叶片具有足够的强度、刚度和耐振性,可保证在各种设计工况下平稳工作,没有异常振动。
