混合池搅拌机 JBJ桨式搅拌器简介
JBJ桨式搅拌器是目前国内外、理想的机型,具有自动化程度高、搅拌质量好、效率高、能耗低、噪音小、操作方便、卸料速度快、衬板及叶片使用寿命长,维修保养方便等优点。浆式搅拌机适用于塑性、干硬性、轻骨料混凝土及各种灰浆、砂浆的搅拌。
非标,可根据用户水质、水温、腐蚀性、黏度等条件,制造各种不同规格的机械搅拌机。
其中,减速机有国产、进口或者摆线针、齿轮减速多种选择;
搅拌杆和搅拌浆叶有不锈钢、碳钢防腐和塑料等多种材质;

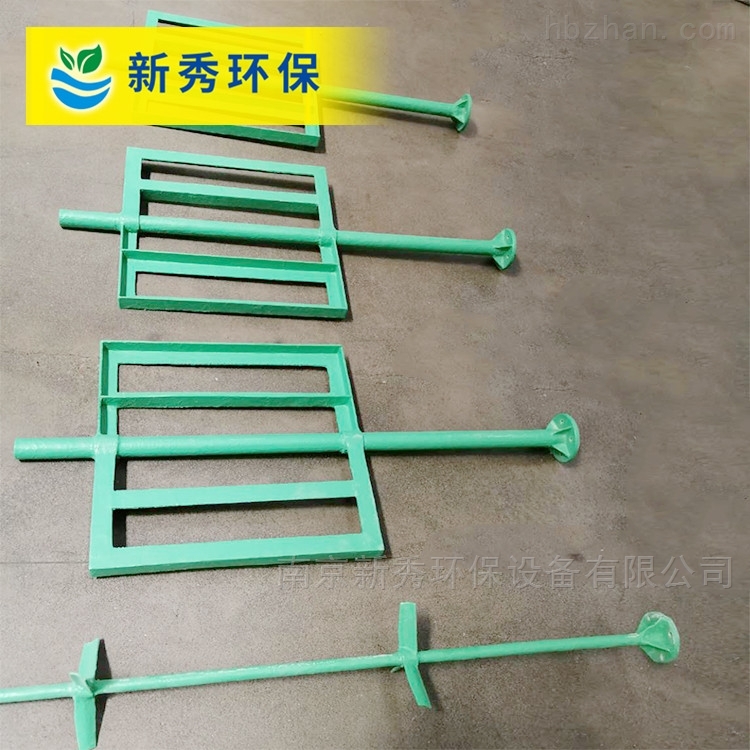

桨叶形状有两页式、三叶式、单层、双层、框架式等多种选择。
混合池搅拌机
应用领域
1.液-液系中用于防止分离、使罐的温度均一。固-液系中多用于防止固体沉降。
2.主要用于流体的循环,由于在同样排量下,折叶氏比平叶式的功耗少,操作费用低,故轴流桨叶使用较多。
3.也用于高粘流体搅拌,促进流体的上下交换,代替价格高的螺带式叶轮,能获得良好的效果。
螺旋桨式搅拌机产品简介
浆式搅拌机包括工作部分(垂直搅拌轴、搅拌机)、支撑部分(轴承装置、机座)和驱动部分(电动机、减速机)及连接附件等。
搅拌机驱动装置安装在反应池的顶部,电动机和减速机间采用法兰连接,以便于安装和维护。
电机为户外型,绝缘等级F,防护等级为IP55。
(1)减速机
1.每台搅拌机配备一台减速机,减速机采用K-H-V行星传动原理以及短辐摆线齿形相结合的新颖传动机械,此减速机具有强大的承载能力,高减速比,高传动效率,体积,极低的噪音以及较长的使用寿命。在的运行范围内,减速机能连续运行。
2.减速机所有的传动部件都经过严格处理,精密加工,研磨,接触和润滑良好,运行平稳,噪音低,输出轴和输入轴均无附加的轴向力,使用寿命长。
3.电动机、摆线轮和所有轴承的更换及加油系统的维修方便,减速机上安有起重吊耳。
4.所有支撑轴承都为抗磨损球形或圆柱型轴承。减速机中所有抗磨轴承的使用寿命达到50,000小时以上。
5.露在减速机外部的轴承用油脂润滑,安装时用油脂调整、密封。其它轴承和摆线轮采用油杯连续溅喷润滑,或油泵连续润滑。
6.减速机有防渗油装置,并用油尺控制正常的油位。
7.为承担传动轴及叶轮的重量,防止运行时由于荷载作用导致的轴倾斜,以及防止当搅拌机运行时齿轮不对中,减速机的输出轴具有足够的尺寸和刚度。
(2)浆式搅拌机传动轴
1. 传动轴用碳钢管制成。制成后进行退火处理,桨式搅拌机传动轴为悬臂轴,不采用底部固定轴承。轴表面无缺损杂质,以消除它对轴的疲劳强度和耐腐蚀性的影响。轴的线性、垂直度以及 度准确,每米轴长,允许偏差为1mm。
2.动轴的叶轮槽在设计上应考虑叶轮的上下移动,间距为150mm,叶轮的移动不影响其它装置。
3.搅拌机轴用不锈钢D型夹壳联轴器与输出轴连接,连接充分对中。
4.传动轴的设计不设稳定器,其运行速度限定在*调和振动频率的65%以内。对临界速度、扭矩和弯力的计算都充分考虑桨叶和转轴的质量和惯性。
用途及型号表式方法
1.1用途
用于给水厂、污水厂投加药剂的溶解搅拌。
1.2型号表示方法
JBJ 1 – 350
桨板直径 mm
设计系列 1、2、3 . . .
桨式搅拌机
2 点、构造及工作过程
